Nas instalações industriais que manipulam líquidos inflamáveis, o aterramento costuma ser tratado como uma solução praticamente definitiva para o controle da eletricidade estática. Conecta-se um cabo ao recipiente, verifica-se sua ligação à terra e considera-se que o perigo de ignição foi eliminado. Entretanto, essa interpretação, embora bastante difundida, desconsidera aspectos fundamentais da geração, acumulação e dissipação de cargas eletrostáticas, podendo criar uma falsa sensação de segurança justamente nas operações em que o risco de incêndio ou explosão é mais significativo.
A eletricidade estática não depende necessariamente de instalações elétricas energizadas, motores defeituosos ou equipamentos que produzam centelhas durante seu funcionamento. Ela pode ser gerada pelo próprio processo industrial, especialmente durante o escoamento, transferência, mistura e agitação de líquidos, quando ocorre separação de cargas elétricas nas interfaces entre diferentes materiais.
Em operações envolvendo solventes, combustíveis e outros líquidos inflamáveis, a movimentação do produto através de tubulações, mangueiras, bombas e recipientes pode favorecer o desenvolvimento de cargas eletrostáticas. Dependendo das características do líquido, da velocidade de transferência e das condições de dissipação, essas cargas podem se acumular e produzir diferenças de potencial suficientemente elevadas para provocar descargas elétricas.
Quando a descarga ocorre em uma atmosfera contendo vapores inflamáveis em concentração adequada e libera energia suficiente para sua ignição, uma operação aparentemente rotineira pode transformar-se em um incêndio ou uma explosão.
É nesse contexto que se inserem duas medidas frequentemente mencionadas em conjunto, mas que possuem finalidades distintas: equipotencialização e aterramento.
EQUIPOTENCIALIZAÇÃO: ELIMINAR A DIFERENÇA DE POTENCIAL ENTRE EQUIPAMENTOS

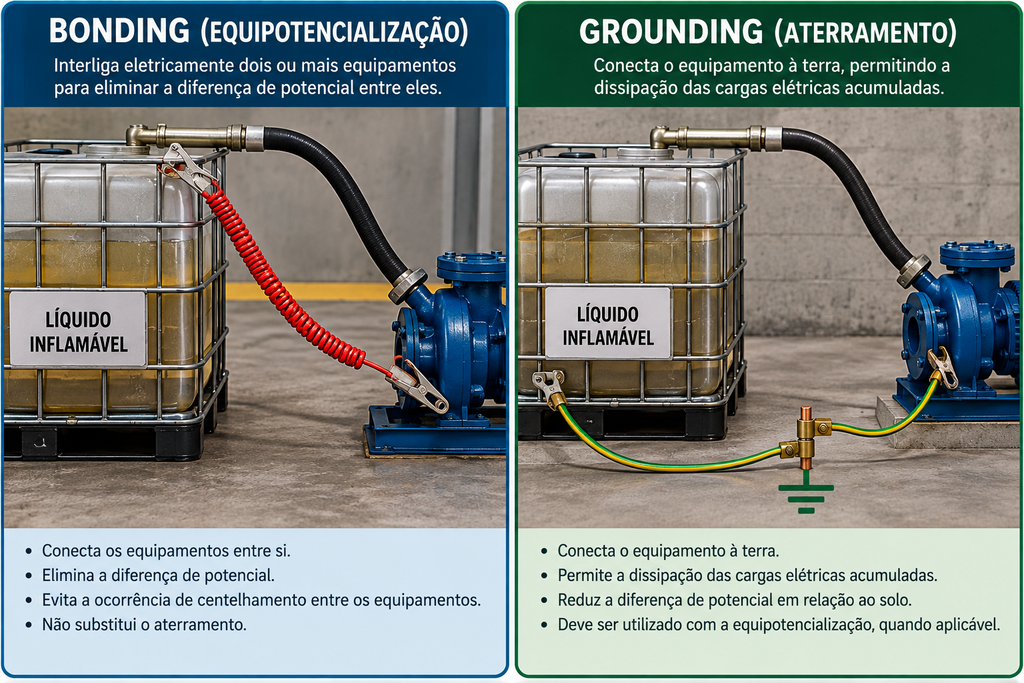

A equipotencialização, conhecida internacionalmente como bonding, consiste na interligação elétrica de dois ou mais corpos condutores, permitindo que suas cargas se redistribuam e que seja reduzida a diferença de potencial elétrico entre eles.
Considere uma operação de transferência de solvente entre uma bomba e um recipiente metálico. Durante o escoamento, podem ocorrer processos de eletrização capazes de produzir diferenças de potencial entre os componentes envolvidos. Se esses componentes estiverem eletricamente isolados, a aproximação entre suas partes metálicas poderá proporcionar condições para uma descarga eletrostática.
A interligação equipotencial estabelece um caminho condutivo entre os equipamentos, reduzindo a possibilidade de formação de diferenças de potencial capazes de produzir centelhas entre os elementos interligados.
Entretanto, existe uma distinção fundamental: a equipotencialização não significa necessariamente que as cargas eletrostáticas foram eliminadas do sistema. Significa que os corpos condutores adequadamente interligados tendem a permanecer em potenciais elétricos próximos, reduzindo a possibilidade de descarga entre eles.
Dois recipientes metálicos podem estar equipotencializados e, ainda assim, apresentar potencial elétrico diferente daquele da terra. A equipotencialização controla a diferença de potencial entre os componentes conectados, mas não estabelece obrigatoriamente um caminho para a dissipação das cargas ao solo.
Essa particularidade explica por que equipotencialização e aterramento não devem ser confundidos.
ATERRAMENTO: PROPORCIONAR UM CAMINHO PARA A DISSIPAÇÃO DAS CARGAS
O aterramento, denominado grounding, consiste no estabelecimento de uma ligação elétrica entre determinado corpo condutor e um sistema de aterramento, proporcionando um caminho para a dissipação de cargas eletrostáticas e reduzindo a diferença de potencial entre esse corpo e a terra.
Em operações com inflamáveis, recipientes metálicos, tanques, bombas, tubulações e outros componentes condutores podem necessitar de aterramento adequado para impedir o acúmulo de cargas em suas superfícies.
Contudo, o simples fato de existir um cabo conectado ao equipamento não comprova a efetividade dessa medida. A conexão deve apresentar continuidade elétrica, integridade mecânica e contato efetivo com as partes condutoras envolvidas.
Um cabo conectado sobre uma superfície pintada, oxidada ou contaminada pode não estabelecer a continuidade elétrica necessária. Da mesma forma, conexões frouxas, grampos deteriorados, condutores rompidos ou componentes eletricamente isolados podem comprometer a eficiência do sistema.
Também é importante distinguir o aterramento destinado ao controle eletrostático daquele empregado na proteção contra choques elétricos e faltas à terra. Embora possam compartilhar elementos de uma mesma infraestrutura, suas funções, condições de funcionamento e critérios de avaliação não são necessariamente idênticos.
Por essa razão, a existência de um sistema geral de aterramento na instalação não permite concluir automaticamente que todos os equipamentos envolvidos na transferência de inflamáveis estejam adequadamente protegidos contra descargas eletrostáticas.
A existência física de um aterramento não equivale à demonstração de sua eficácia.
ATERRAMENTO E EQUIPOTENCIALIZAÇÃO NÃO SÃO MEDIDAS CONCORRENTES
A equipotencialização procura reduzir diferenças de potencial entre corpos condutores, enquanto o aterramento proporciona uma referência elétrica em relação à terra e um caminho para dissipação das cargas.
Essas funções são complementares e podem ser atendidas por uma mesma configuração de interligações, desde que a continuidade elétrica e a adequação do sistema estejam efetivamente asseguradas.
Imagine uma instalação composta por tanque, bomba, tubulação metálica, mangueira e recipiente receptor. Não basta verificar isoladamente se a bomba está aterrada. É necessário analisar a continuidade elétrica entre os componentes envolvidos, inclusive aqueles que possam estar separados por juntas, conexões flexíveis, revestimentos isolantes ou outros elementos capazes de interromper o caminho condutivo.
A proteção deve ser analisada como um sistema, e não como uma coleção de equipamentos individualmente aterrados.
Outro aspecto importante diz respeito ao momento em que as conexões são estabelecidas. A equipotencialização deve ser realizada antes do início da transferência, pois, se os equipamentos já estiverem eletrizados, a própria aproximação do grampo ou do condutor poderá provocar uma descarga eletrostática.
Portanto, a sequência operacional é relevante. Não se trata apenas de possuir os cabos necessários, mas de estabelecer procedimentos que assegurem sua utilização correta, antes que sejam criadas as condições para o acúmulo de cargas.
O PROBLEMA QUE O ATERRAMENTO NÃO RESOLVE: CARGAS ACUMULADAS NO PRÓPRIO LÍQUIDO
Este talvez seja o aspecto mais importante de toda a discussão.
Em determinadas operações, o recipiente metálico pode estar corretamente aterrado e equipotencializado, mas o líquido inflamável continuar apresentando acúmulo de cargas eletrostáticas.
Isso ocorre porque a capacidade de dissipação das cargas depende, entre outros fatores, da condutividade elétrica do próprio líquido.
Líquidos de baixa condutividade elétrica podem conservar cargas eletrostáticas durante períodos significativos, mesmo quando armazenados em recipientes metálicos aterrados. Nessas condições, as cargas presentes no líquido não são necessariamente transferidas de maneira imediata para as paredes do recipiente e, posteriormente, para a terra.
A consequência é particularmente relevante durante operações de enchimento.
Se a geração de cargas ocorrer em velocidade superior à sua capacidade de dissipação, poderá haver acúmulo de cargas no interior do líquido e em sua superfície, estabelecendo diferenças de potencial em relação aos componentes metálicos próximos.
Dessa forma, mesmo com o recipiente aterrado, uma descarga poderá ocorrer entre a superfície eletrizada do líquido e um componente condutor, como um tubo de enchimento, uma conexão ou outra parte metálica da instalação.
O aterramento do recipiente não significa, necessariamente, que o líquido contido em seu interior esteja descarregado.
Essa distinção demonstra por que a segurança eletrostática não pode ser reduzida à simples instalação de cabos, grampos e hastes de aterramento.
VELOCIDADE DE TRANSFERÊNCIA E RESPINGOS: QUANDO O PRÓPRIO PROCESSO PRODUZ O PERIGO
A geração de cargas eletrostáticas está relacionada às condições em que o líquido é movimentado.
O escoamento através de tubulações, as alterações de velocidade, a turbulência, a agitação e o enchimento com formação de respingos podem favorecer processos de eletrização.
Uma situação particularmente desfavorável ocorre quando o líquido é introduzido pela parte superior de um recipiente e cai livremente sobre sua superfície interna, produzindo respingos e agitação.
Nessas circunstâncias, a operação pode favorecer a geração de cargas eletrostáticas, ao mesmo tempo em que a evaporação do produto contribui para a formação de uma atmosfera inflamável no espaço existente acima do líquido.
Temos, portanto, duas condições potencialmente perigosas ocorrendo simultaneamente: a presença de vapores inflamáveis e a possibilidade de desenvolvimento de uma fonte eletrostática de ignição.
A prevenção exige, consequentemente, medidas que atuem também sobre a própria operação, como o controle das velocidades de transferência, a redução da turbulência, a prevenção do enchimento por queda livre e a utilização de dispositivos de enchimento adequadamente projetados.
Dependendo das características do produto e da instalação, pode ser necessário estabelecer condições específicas de operação e períodos destinados à dissipação das cargas.
A lógica é relativamente simples: se o processo gera cargas eletrostáticas em velocidade superior à sua capacidade de dissipação, não basta melhorar o caminho de aterramento; é necessário também controlar a geração dessas cargas.
A CENTELHA SOMENTE SE TORNA UMA FONTE EFETIVA DE IGNIÇÃO QUANDO EXISTEM CONDIÇÕES PARA A COMBUSTÃO
Outro equívoco frequente consiste em considerar que toda descarga eletrostática necessariamente provocará incêndio ou explosão.
A existência de uma descarga elétrica não significa, isoladamente, que ocorrerá ignição. Para que isso aconteça, é necessário que a energia efetivamente transferida à mistura seja suficiente para iniciar a combustão e que exista uma atmosfera inflamável em condições adequadas.
No caso dos vapores inflamáveis, a concentração da mistura combustível-ar deve situar-se dentro da faixa de inflamabilidade, respeitadas as demais condições que interferem na propagação da chama.
Isso significa que o risco eletrostático deve ser analisado considerando simultaneamente a possibilidade de geração e acumulação de cargas, a ocorrência de descargas capazes de liberar energia suficiente e a presença de uma atmosfera suscetível à ignição.
Essa análise é particularmente importante em áreas classificadas, nas quais a possibilidade de formação de atmosferas explosivas constitui justamente um dos elementos determinantes para a seleção dos equipamentos e das medidas de proteção.
A classificação de áreas identifica regiões nas quais determinadas condições de formação de atmosferas explosivas podem ocorrer. Entretanto, a utilização de equipamentos elétricos adequados à classificação não elimina as fontes de ignição eletrostática associadas à movimentação de líquidos e aos próprios processos industriais.
Uma instalação pode possuir motores, luminárias e instrumentos corretamente especificados para a respectiva zona e, ainda assim, apresentar perigo de ignição decorrente de uma transferência inadequada de solventes.
O ERRO DE CONFUNDIR EXISTÊNCIA DE MEDIDAS COM CONTROLE EFETIVO DO PERIGO
Nas avaliações de segurança industrial, é comum encontrar verificações limitadas à existência de determinados dispositivos. O equipamento está aterrado? Existe cabo de equipotencialização? Há grampo de conexão? O procedimento menciona a necessidade de aterramento?
Essas perguntas são importantes, mas insuficientes.
Uma avaliação tecnicamente consistente precisa verificar se as conexões realmente estabelecem continuidade elétrica, se os componentes envolvidos permanecem adequadamente interligados, se os procedimentos são cumpridos antes do início da transferência e se as características do líquido e as condições operacionais são compatíveis com as medidas de controle adotadas.
Também é necessário considerar a possibilidade de falhas humanas e organizacionais, especialmente quando as operações envolvem diferentes empresas, como ocorre no carregamento e descarregamento de produtos químicos por transportadoras contratadas.
Nessas situações, a existência de responsabilidades compartilhadas não pode resultar em ausência de responsabilidades efetivas. A empresa responsável pela instalação, a transportadora e os operadores precisam conhecer previamente os procedimentos aplicáveis, as condições de conexão e os requisitos necessários para uma transferência segura.
Um cabo disponível, mas não utilizado, não constitui uma barreira efetiva. Da mesma forma, um procedimento formalmente elaborado, mas desconhecido ou descumprido pelos operadores, não impede a ocorrência de uma descarga eletrostática.
A segurança depende da integração entre projeto, características dos materiais, condições operacionais, manutenção, treinamento e supervisão.
FINALIZANDO
O aterramento e a equipotencialização constituem medidas fundamentais para o controle dos perigos associados à eletricidade estática em operações com líquidos inflamáveis. Entretanto, sua eficácia depende de condições técnicas que vão muito além da simples presença de cabos conectados aos equipamentos.
A equipotencialização reduz diferenças de potencial entre corpos condutores, enquanto o aterramento proporciona um caminho para a dissipação das cargas desses corpos. Nenhuma dessas medidas, isoladamente, garante que cargas acumuladas em líquidos de baixa condutividade sejam imediatamente eliminadas.
Por essa razão, a prevenção da ignição eletrostática exige compreender não apenas os componentes da instalação, mas também os mecanismos pelos quais o próprio processo gera e acumula cargas elétricas.
Velocidade de transferência, turbulência, respingos, características elétricas do líquido, continuidade das conexões e procedimentos operacionais devem ser considerados conjuntamente.
Em Segurança de Processos, a presença de uma medida de controle não pode ser confundida com a demonstração de sua eficácia. O que importa não é simplesmente verificar se determinado dispositivo foi instalado, mas compreender qual fenômeno ele efetivamente controla e quais condições perigosas permanecem possíveis apesar de sua existência.
Aterrar o recipiente não significa descarregar o líquido. Equipotencializar os equipamentos não significa eliminar todas as fontes de ignição.
A prevenção começa quando deixamos de tratar o aterramento como uma solução universal e passamos a compreender a eletricidade estática como um fenômeno físico associado às características dos materiais e às condições reais de operação.
Afinal, não basta conectar um cabo à terra. É preciso compreender onde as cargas são geradas, como se acumulam, por onde podem se dissipar e em quais condições podem produzir uma descarga capaz de iniciar um incêndio ou uma explosão.
